Термоусаживаемые муфты для кабелей: назначение и правила монтажа

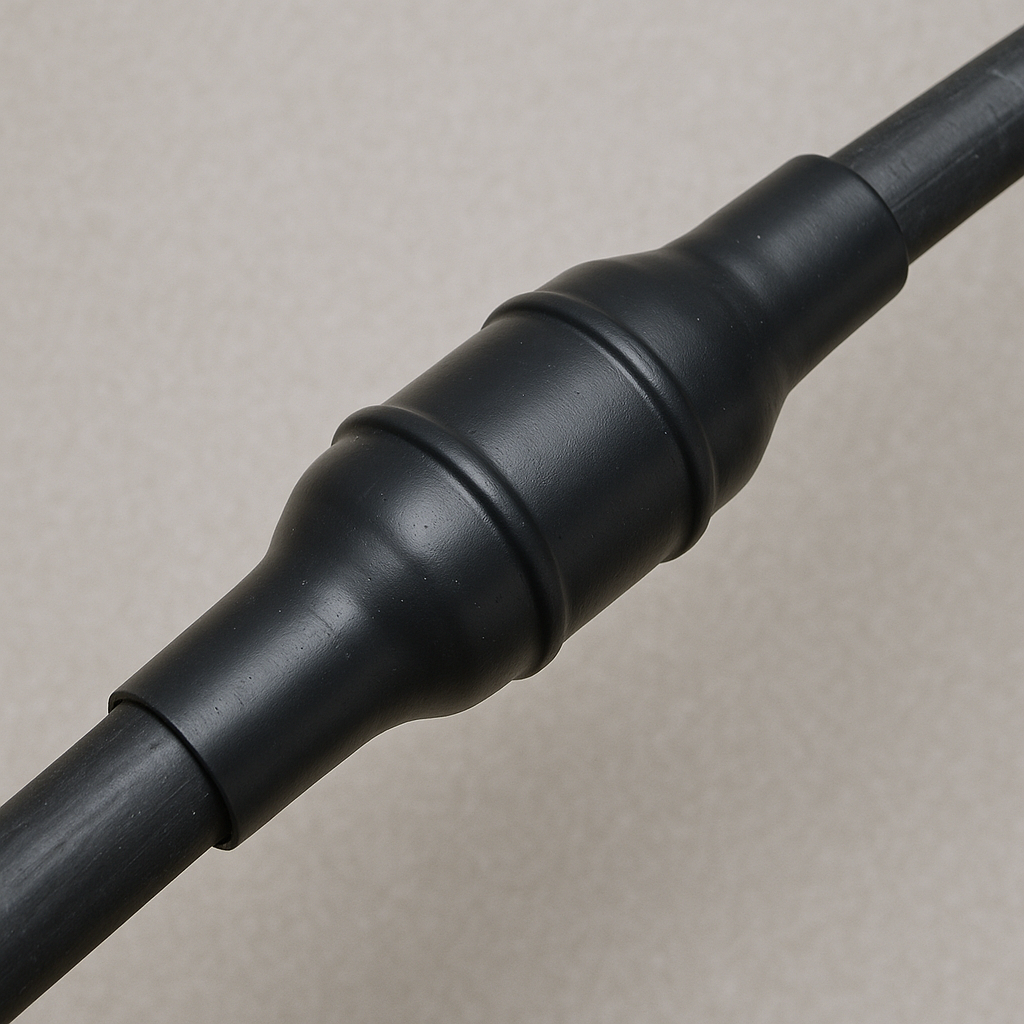

Термоусаживаемая муфта — это элемент, который используют для надёжного соединения и изоляции кабелей. Она выполнена из полимерного материала, изменяющего форму при нагреве: при усадке плотно обжимает жилы и оболочку, герметизируя скрутку.

Главное отличие такого решения — стабильность и долговечность. Простая изолента быстро теряет свойства: намокает, сползает, со временем начинает разрушаться. Термоусадка, напротив, образует цельный монолит, который защищает от повреждений, попадания внутрь влаги, грязи, пыли. Она сохраняет электрическую прочность участка стыковки в течение десятков лет. Применение допускается при монтаже как низковольтных коммуникационных, так и электрических, высоковольтных подземных и воздушных линий.

Виды кабельных муфт

Термоусаживаемые муфты выпускаются в разных вариантах, в зависимости от задачи:

• Соединительные — применяются для наращивания участков линий. Обеспечивают восстановление экрана, изоляции и герметичности.
• Концевые — устанавливаются на конце кабеля, чтобы вывести жилы для подключения. Их конструкция исключает пробой и утечку тока при эксплуатации.
• Ответвительные — позволяют подключить дополнительную линию к уже существующей без разрыва магистрали.
• Герметичные — защищают от проникновения влаги, используются в грунте, воде и агрессивных средах.
• Негерметичные — упрощённые варианты для помещений, где воздействие среды минимально.

Помимо деления по назначению, важно понимать разницу между типами технологий. Термоусадка предполагает необходимость термического воздействия, в результате которого материал приобретает необходимую форму, плотно облегающую скрутку. Холодная усадка не требует тепловой обработки, но фиксируется на поверхности не так плотно и может пропускать влагу. Эпоксидные и заливные аналоги требуют заливки участка специальными составами для герметизации и упрочнения.

Назначение и функции муфт

Несмотря на простоту изделия, оно обеспечивает сразу несколько важных функций.

Защита от влаги, пыли и механических повреждений. Кабель в месте сращивания становится уязвимым. Муфта создаёт герметичную оболочку, препятствующую проникновению воды, пыли и агрессивных веществ. Дополнительно она защищает жилы от случайных ударов, трения или давления грунта.

Восстановление изоляции. В месте соединения нарушается заводская оболочка. Термоусадка восстанавливает не только механическую, но и электрическую изоляцию, исключая утечки тока.

Обеспечение электрической и механической прочности. Выравнивается электрическое поле вокруг соединения, снижается риск пробоя. Конструкция обеспечивает жёсткость и устойчивость проводника, предотвращает изломы и смещения жил.

Материалы и конструкция

Для производства используют специальный полимер с «памятью формы» — чаще всего это полиолефины с добавками, повышающими стойкость к ультрафиолету, влаге и химическим веществам.

Принцип усадки прост. На заводе заготовку формуют в расширенном состоянии. При использовании и нагреве (горелкой или строительным феном) полимер возвращается к исходным размерам. Оболочка плотно облегает проводник и соединительные элементы, выдавливая воздух и фиксируясь на поверхности. Внутренняя часть часто покрыта клеевым или герметизирующим слоем. При нагреве он расплавляется, заполняет все зазоры и обеспечивает влагозащиту.

Типовая конструкция включает: изолирующую трубку, герметизирующий слой, при необходимости — экранирующие и проводящие элементы, армирующие детали (при высоких нагрузках). Именно такая многослойная система позволяет сочетать электрическую прочность, механическую защиту и герметичность.

Критерии выбора кабельной муфты

Функциональность и срок службы соединения напрямую зависят от правильно подобранного расходника. Ошибка в выборе приводит к утечкам тока, перегреву и преждевременному выходу линии из строя. При подборе учитывают:

• Диаметр и тип кабеля. Муфта должна точно соответствовать сечению и конструкции проводника. Для медных и алюминиевых жил применяются разные комплекты. Важно учитывать, одножильный проводник или многожильный.
• Номинальное напряжение. Есть решения для низкого (до 1 кВ), среднего (6–35 кВ) и высокого напряжения. Конструкция и толщина изоляции различаются.
• Условия эксплуатации. Для прокладки в грунте или воде используют герметичные варианты с дополнительным клеевым слоем. Для помещений достаточно негерметичных.
• Производители и стандарты. Все изделия выпускаются по ГОСТам и международным стандартам (IEC, IEEE). Следует выбирать проверенные бренды, где гарантируется безопасность и совместимость с конкретным типом кабеля.

Правильный подбор обеспечивает не только электрическую надёжность, но и удобство монтажа.

Правила монтажа термоусаживаемых муфт

На первом этапе проводится подготовка кабеля. Перед установкой снимают внешнюю оболочку, экран и изоляцию жил на заданную длину. Поверхности очищают от загрязнений и влаги.

Для работы потребуется газовая горелка, а если есть подключение к сети, то – строительный фен. Нож или кабелерез для разделки полимерной оболочки, Изоляционные материалы (ленты, герметики).

Пошаговый процесс установки:

1. Снять изоляцию с кабеля по инструкции.
2. Надеть элементы усадки на кабель до сращивания жил.
3. Соединить жилы (опрессовкой, пайкой или болтовыми соединителями).
4. Нагреть внутренний клей или герметик для плотного обжатия.
5. Поочерёдно усадить трубки от центра к краям.
6. Проверить герметичность и качество фиксации.

Среди ошибок, которые допускают при монтаже, можно назвать неполное снятие влаги и загрязнений с жил, перегрев полимера, из-за чего материал повреждается. Также проблемой может стать недостаточный нагрев, приводящий к неплотному прилеганию, и использование неподходящей по размеру усадки.

Соблюдение технологии позволяет получить соединение, по надёжности сопоставимое с заводской изоляцией.

Сколько муфт можно ставить на кабель

Нормативы допускают использование нескольких муфт на одной линии, но каждое соединение снижает общую надёжность трассы. В ПУЭ и отраслевых стандартах прямого запрета нет, однако рекомендуется минимизировать количество стыков. Для кабеля длиной до 200 м допускается одна стыковочная точка. При увеличении длины количество может быть увеличено исходя из условий монтажа и допустимых потерь. Каждое дополнительное сращивание — это потенциальная зона ослабления изоляции и герметичности.

Преимущества и недостатки термоусаживаемых муфт

К достоинствам можно отнести следующее:

• Долговечность и герметичность. Обеспечивают защиту от влаги, пыли и химически активной среды.
• Простота монтажа. Не требуется ждать отверждения, как при использовании заливных, или использовать специальные оправки, как при холодной усадке.
• Универсальность. Подходят для проводников разных сечений и классов напряжения.
• Компактность. Муфта не увеличивает диаметр скрутки, её удобно размещать в коробах, колодцах и каналах.

Из недостатков можно выделить только необходимость источника нагрева в соответствии с технологией монтажа. Установка требует определенной аккуратности и навыка от монтажника, также качество материалов должно соответствовать нормам. В целом, плюсов больше, поэтому такое решение приемлемо для большинства монтажных ситуаций.

Сравнение с другими типами муфт

Термоусадка требует нагрева, зато после монтажа образует жёсткую и герметичную оболочку, стойкую к влаге и механическим нагрузкам. Она оптимальная для большинства потенциальных случаев эксплуатации. Холодная усадка надевается без нагрева, что упрощает монтаж в условиях ограниченного доступа. Но эластомер со временем стареет, теряет форму и хуже защищает от влаги. Такое решение приемлемо в условиях стесненного пространства, ограниченном применении источников тепла.

В сравнении с заливными муфтами возможна меньшая герметичность стыка, но установка становится намного проще, так как не нужна заливка компаундом или другими специальными материалами. Подходит для ситуаций, когда необходима максимальная герметичность и долговечность.

Нормативные документы и стандарты

При производстве и эксплуатации применяются российские и международные нормативы.

• ГОСТ Р 13781.0–86 и ГОСТ Р 13781.1–86 — общие требования к соединительным муфтам для силовых кабелей.
• ГОСТ 13781.5–93 — правила испытаний кабельных муфт.
• IEC 60502 — международный стандарт на кабели с изоляцией из термопластичных материалов и муфты к ним.
• IEEE 404 — стандарт для соединительных муфт высоковольтных кабелей.

Часто задаваемые вопросы (FAQ)

Заключение

Термоусаживаемые муфты — это надёжное и универсальное решение для стыковки и изоляции. Они защищают проводники от влаги и механических воздействий, восстанавливают электрическую прочность и обеспечивают долговечность линии.

Чтобы соединение служило десятилетиями, важно правильно выбрать расходник, строго соблюдать инструкцию при монтаже, использовать продукцию, соответствующую ГОСТам и международным стандартам. При работе с силовыми кабелями высокого напряжения доверять установку квалифицированным специалистам. Для бытовых и низковольтных сетей термоусадка остаётся удобным способом выполнить ремонт или подключение своими силами.
